به گزارش برداشت روز، اینورترهای دلتا به دلیل انعطاف پذیری و کارایی بالا در کنترل موتورهای الکتریکی، جایگاه ویژه ای در صنعت دارند. تنظیم دقیق پارامترهای درایو دلتا می تواند عملکرد دستگاه ها را بهبود بخشیده، مصرف انرژی را کاهش دهد و از تجهیزات در برابر خطرات محافظت کند.
در این مطلب به بررسی دسته بندی های اصلی پارامترهای درایو دلتا، روش های تنظیم و نکات مهم برای بهینه سازی عملکرد می پردازیم.
اهمیت تنظیم پارامترهای درایو دلتا
درک و تنظیم صحیح پارامترهای درایو دلتا، کلید بهره وری و ایمنی در سیستم های صنعتی است:
- افزایش کارایی: تنظیمات درست، عملکرد موتور را بهینه می کند.
- کاهش هزینه ها: مصرف انرژی با تنظیم دقیق پارامترها کاهش می یابد.
- محافظت از تجهیزات: پارامترهای حفاظتی از موتور و اینورتر در برابر آسیب محافظت می کنند.
- انعطاف پذیری: امکان تنظیم سرعت و گشتاور برای کاربردهای مختلف فراهم می شود.
دسته بندی پارامترهای درایو دلتا
پارامترهای درایو دلتا به گروه های مختلفی تقسیم می شوند که هر کدام نقش خاصی در عملکرد اینورتر دارند:
- پارامترهای موتور: شامل فرکانس ولتاژ، جریان و گشتاور موتور برای هماهنگی با اینورتر.
- پارامترهای کنترلی: تنظیم سرعت، شتاب، ترمز و حالت های کاری مانند کنترل برداری یا اسکالر.
- پارامترهای حفاظتی: شامل آلارم ها و تنظیمات برای جلوگیری از اضافه جریان ولتاژ بالا، یا گرمای بیش ازحد.
- پارامترهای ارتباطی: برای اتصال اینورتر به سیستم های کنترلی از طریق پروتکل هایی مانند Modbus.
تنظیم پارامترهای پایه در پارامترهای درایو دلتا
پارامترهای پایه برای راه اندازی اولیه اینورتر مهم هستند:
- فرکانس پایه (P01): فرکانس نامی موتور (معمولا 50 یا 60 هرتز) را تنظیم کنید.
- حداکثر فرکانس (P02): سقف فرکانس کاری اینورتر را مشخص کنید.
- زمان شتاب و کاهش سرعت (P03, P04): سرعت تغییر فرکانس را برای جلوگیری از شوک به موتور تنظیم کنید.
- ولتاژ نامی: ولتاژ موتور را مطابق با مشخصات آن وارد کنید.
پیکربندی ورودی و خروجی آنالوگ در پارامترهای درایو دلتا
ورودی ها و خروجی های آنالوگ برای کنترل دقیق فرکانس و سنکرون سازی استفاده می شوند:
- اتصال پتانسیومتر: پایه های پتانسیومتر را به +10V و GND متصل کنید.
- تنظیم پارامتر P00: این پارامتر را روی 01 قرار دهید تا فرکانس از ورودی آنالوگ کنترل شود.
- خواندن سنسورها: از ورودی آنالوگ برای دریافت فیدبک از سنسورها استفاده کنید.
- سنکرون سازی درایوها: ورودی آنالوگ برای هماهنگی چند درایو مناسب است.
تنظیم ورودی های دیجیتال در پارامترهای درایو دلتا
ورودی های دیجیتال برای کنترل هایی مانند روشن/خاموش یا چپ گرد/راست گرد استفاده می شوند:
- تنظیم P38 برای سیستم 3wire: این پارامتر را روی 2 قرار دهید.
- سیم بندی ترمینال ها: ترمینال های M0، M1 و M2 را طبق راهنما متصل کنید.
- کنترل فرکانس پله ای: از ورودی های دیجیتال برای اعمال فرکانس های ثابت استفاده کنید.
- تست عملکرد: درایو را با دستورات RUN و STOP آزمایش کنید.
استفاده از Multi Step Speed در پارامترهای درایو دلتا
این قابلیت امکان تنظیم سرعت های مختلف و ثابت را برای موتور فراهم می کند:
- تنظیم P17 تا P23: فرکانس های دلخواه را برای هر مرحله وارد کنید.
- پیکربندی P40 تا P42: این پارامترها را به ترتیب روی 6، 7 و 8 تنظیم کنید.
- کاربردهای صنعتی: مناسب برای میکسرها، دستگاه های برش سنگ و تجهیزات مشابه.
- فعال سازی ورودی ها: از ورودی های M3، M4 و M5 برای تغییر سرعت استفاده کنید.
نکات مهم برای تنظیم پارامترهای درایو دلتا
برای جلوگیری از خطاها و بهبود عملکرد، این نکات را به نقل از کامیاب مرام رعایت کنید:
- مطالعه دفترچه راهنما: هر مدل اینورتر تنظیمات خاص خود را دارد.
- بررسی اتصالات: قبل از تنظیم، از صحت سیم بندی مطمئن شوید.
- تست تدریجی: تغییرات را به صورت مرحله ای اعمال و بررسی کنید.
- پشتیبان گیری: تنظیمات را ذخیره کنید تا در صورت خطا بازگردانی شوند.
جمع بندی

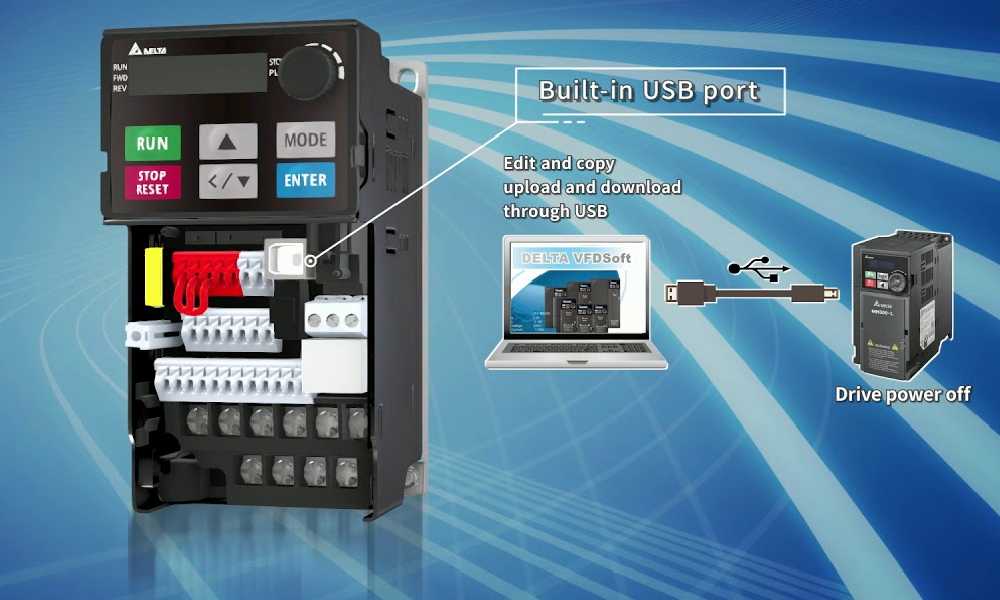

تنظیم پارامترهای درایو دلتا نه تنها عملکرد موتورهای صنعتی را بهبود می بخشد، بلکه ایمنی و بهره وری سیستم را نیز افزایش می دهد. این مطلب با تمرکز بر دسته بندی های اصلی پارامترها، شامل پارامترهای موتور، کنترلی، حفاظتی و ارتباطی و همچنین آموزش تنظیم ورودی های آنالوگ، دیجیتال و فرکانس پله ای، راهنمایی جامع برای کاربران ارائه کرد. با رعایت نکات و استفاده از ابزارهایی مانند پنل اینورتر یا نرم افزارهای دلتا، می توانید سیستم خود را بهینه کنید.
